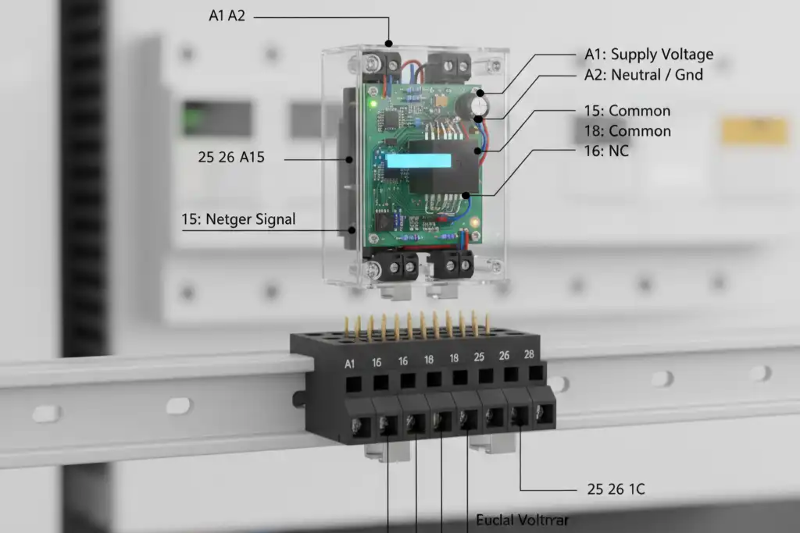

راهنمای پایه رله زمانی: سوکت ها، نصب و سیم کشی برای سال 2025

قهرمان ناخوانده مدار شما

در کنترل پنل ها، رله های زمان تمام توجه را به خود جلب می کنند. اما عملکرد آنها به چیزی بستگی دارد که اغلب نادیده گرفته می شود: پایه رله زمان.

یک پایه اشتباه یا بد نصب شده مستقیماً به مشکلات منجر می شود. شما با خطاهای متناوب، تعمیرات خسته کننده و آسیب احتمالی تجهیزات مواجه خواهید شد. این فقط یک اضافه- نیست. این پایه ای است که سیستم شما را قابل اعتماد می کند.

انتخاب پایه مناسب باعث می شود سیستم شما مدت بیشتری کار کند. همچنین تیم تعمیر و نگهداری شما را سالم نگه می دارد. این راهنما یک روش اثبات شده برای انتخاب، نصب و سیم کشی این قطعات را به شما ارائه می دهد.

در اینجا چیزی است که ما برای کمک به شما در انتخاب درست هر بار پوشش خواهیم داد:

پایه رله زمانی چیست و چرا به آن نیاز دارید.

نحوه تشخیص انواع رایج مانند سوکت های 8 پین و 11 پین.

نحوه انتخاب سبک نصب مناسب، از ریل DIN تا نصب پنل.

نحوه صحیح خواندن نمودارهای سیم کشی و اتصال ایمن رله

چک لیست نهایی برای بررسی انتخاب خود قبل از خرید.

بنیاد کنترل

یک پایه رله زمانی بسیار بیشتر از نگه داشتن رله شما انجام می دهد. این پل بین رله تاخیر زمانی شما و سیم کشی دائمی مدار کنترل شما است.

آن را مانند سوکت CPU روی مادربرد کامپیوتر در نظر بگیرید. سوکت رو یکبار سیم کشی میکنی سپس می توانید قطعه کار ظریف را با خیال راحت و سریع نصب یا تعویض کنید.

این جداسازی رله را از تنش سیم کشی میدان محافظت می کند. این یک صفحه کنترل حرفه ای و مدولار ایجاد می کند که به راحتی قابل سرویس است.

فراتر از یک اتصال

کار اصلی پایه رله زمانی ساده است. این یک نقطه اتصال استاندارد و ایمن را فراهم می کند.

به عنوان یک حرکت-بین کار می کند. ترمینال های پیچ یا نقاط لحیم سیم کشی پانل را برای مطابقت با تنظیم دقیق پین رله ترجمه می کند.

این امر از رله زمانی گرانتر در برابر استرس فیزیکی و گرما محافظت می کند. همچنین نقطه اتصال را استاندارد می کند. اغلب، یک پایه می تواند رله های مختلف از یک خانواده محصول را بپذیرد.

مزایای کلیدی در عمل

استفاده از پایه اختصاصی مزایای واقعی در تنظیمات صنعتی و اتوماسیون به شما می دهد. این مزایا مستقیماً بر زمان کار، ایمنی و میزان کارآمدی شما تأثیر می گذارد.

تعویض سریع: یک رله ناموفق در چند ثانیه، اغلب بدون ابزار، تعویض می‌شود. این قابلیت{1}}و{2}}پخش کردن زمان از کار افتادن سیستم را به طور چشمگیری کاهش می‌دهد. این در محیط های تولید بسیار مهم است.

عیب یابی آسان: هنگامی که یک مدار خراب می شود، پایه به شما امکان می دهد فوراً مشکل را جدا کنید. رله است یا سیم مدار؟ با یک رله خوب-معامله کنید و فوراً متوجه خواهید شد.

نصب سریعتر: می توانید قبل از اینکه رله های زمانی گران قیمت در محل حاضر شوند، پنل های کنترل را سیم کشی، خاتمه و آزمایش کنید. رله ها در حین نصب نهایی به برق متصل می شوند و از آسیب های ساختمانی محافظت می کنند.

ایمنی بهتر: تعمیر و نگهداری بسیار ایمن تر می شود. پس از قطع برق، می توانید رله را به صورت فیزیکی از پریز جدا کنید. این یک شکاف هوایی قابل مشاهده ایجاد می کند و خطر تماس تصادفی با مدارهای برق را کاهش می دهد.

رمزگشایی مشخصات

انتخاب پایه رله زمانی مناسب با شناخت انواع رایج شروع می شود. تعداد پین و الگوی شناسه اصلی هستند. آنها باید دقیقاً با رله زمانی شما مطابقت داشته باشند.

این تنظیمات بیشتر استاندارد شده اند. اما همیشه برگه اطلاعات رله را بررسی کنید. این برای هر حرفه ای ضروری است.

استانداردهای صنعت

رایج‌ترین طرح‌ها در کنترل‌های صنعتی، سوکت‌های گرد و چند-پین هستند. مردم اغلب آنها را سبک "اکتال" می نامند، حتی زمانی که تعداد پین ها متفاوت است.

پایه 8 پین

پایه هشت پایه 8 پین اسب کار دنیای رله است. این نوع را بیشتر در این زمینه خواهید دید.

این دستگاه با رله‌های زمانی کار می‌کند که دارای تنظیمات تماس با پرتاب تک قطبی (SPDT) یا پرتاب دو قطبی (DPDT) هستند.

یک راه اندازی معمولی از پین های 2 و 7 برای ولتاژ سیم پیچ استفاده می کند. اولین مجموعه کنتاکت از پین 1 به عنوان معمولی، پین 3 به صورت عادی باز (NO) و پین 4 به طور معمول بسته (NC) استفاده می کند. مجموعه دوم، در صورت وجود، از پین 8 (معمول)، پین 6 (NO) و پین 5 (NC) استفاده می کند. همیشه برگه داده رله خاص خود را بررسی کنید زیرا تغییراتی وجود دارد.

اینها را در کارهای ساده-تأخیر یا خاموش- زمان‌بندی تأخیر، منطق استارت/ایست موتور و مدارهای روشنایی خودکار پیدا خواهید کرد.

پایه 11 پین

وقتی مدارها به پیچیدگی بیشتری نیاز دارند، پایه 11-پینی پاسخ شماست. این برای رله‌های زمانی پیشرفته چند کاره-یا چند تماسی ساخته شده است.

این رله ها اغلب دارای کنتاکت های سه قطبی دو پرتاب (3PDT) هستند. آنها ممکن است به ورودی های اضافی برای شروع، تنظیم مجدد یا سیگنال های دروازه نیاز داشته باشند.

سیم پیچ معمولاً به پایه های 2 و 10 متصل می شود. نه پین ​​دیگر سه مجموعه از کنتاکت های معمولی، معمولاً باز و معمولاً بسته را کنترل می کنند. طرح بندی پین ها با رله های 11 پین بسیار متفاوت است. بررسی دیتاشیت کاملاً حیاتی است.

شما از 11-پایه پین ​​در استارترهای ستاره-موتور مثلث، تایمرهایی با حالت های متعدد (مانند سوسو زدن، تک شات، فاصله) و مدارهای کنترلی که به خروجی های جدا شده زیادی از یک رویداد زمان بندی نیاز دارند، استفاده خواهید کرد.

پایه‌های مربع و تیغه-تایپ

یکی دیگر از خانواده سوکت های رایج با رله های سبک "مکعب یخ" کار می کند. اینها شکل های مربع یا مستطیل دارند و به جای پین های گرد، پین های مسطح-تیغه ای دارند.

این پایه ها بر اساس تعداد شیارهای تیغه نامگذاری شده اند. معمولاً تنظیمات 8 و 14 تیغه را مشاهده خواهید کرد.

یک پایه 8 پره معمولاً به یک رله DPDT خدمت می کند. یک پایه 14 تیغه ای با یک رله 4PDT کار می کند و به شما چهار مجموعه کنتاکت تعویض می دهد.

اینها در پانل‌های اتوماسیون{0}}تراکم بالا بسیار محبوب هستند. آنها به شما امکان می دهند بسیاری از سیگنال های کنترلی را در یک فضای کوچک مدیریت کنید.

جدول انتخاب مقایسه ای

این جدول اطلاعات را برای مقایسه سریع تجزیه می کند. بسیاری از این تنظیمات از استانداردهای بین المللی گروه هایی مانند IEC یا NEMA پیروی می کنند. این امر تا حدی قابلیت تعویض بین تولیدکنندگان را تضمین می کند.

مسائل مربوط به نصب

نحوه و مکان نصب پایه رله زمانی به اندازه مشخصات الکتریکی آن اهمیت دارد. روش نصب بر سرعت نصب، انعطاف پذیری چیدمان پانل و نحوه عملکرد سیستم با محیط عملیاتی خود تأثیر می گذارد.

دو روش غالب است: نصب ریلی DIN و نصب پانل/سطحی. هر کدام مزایای واضحی برای کاربردهای مختلف دارند.

نصب ریل DIN

نصب ریل DIN استاندارد در کابینت های کنترل صنعتی مدرن است. از یک ریل فلزی استاندارد، معمولاً پروفیل «کلاه بالایی» 35 میلی‌متری (IEC 60715)، به عنوان ستون نصب جهانی استفاده می‌کند.

پایه رله زمان دارای یک گیره فنری-در پشت خود است. نصب ساده است و نیازی به ابزار ندارد. بالای پایه را به لبه بالایی ریل DIN قلاب کنید. سپس پایین را فشار دهید تا در جای خود بچسبد.

در میدان، یک «کلیک» رضایت‌بخش خواهید شنید که نشستن مناسب را تأیید می‌کند. برای جدا کردن آن، از یک پیچ گوشتی سر صاف کوچک استفاده کنید تا زبانه آزاد را در پایین به آرامی باز کنید. این اجازه می دهد تا پایه کج شود و بلند شود.

مزایای اصلی سرعت و ماژولار بودن است. می توانید به سرعت اجزاء را مرتب کرده و مجدداً مرتب کنید. دستیابی به طرح‌بندی‌های{2}} با چگالی بالا آسان است. اشکال اصلی این است که شما به یک ریل DIN در محفظه نیاز دارید.

نصب پانل یا سطحی

این روش با استفاده از پیچ، پایه را مستقیماً روی یک سطح صاف محکم می کند. این می تواند صفحه پشتی یک محفظه یا یک قاب ماشین سفارشی باشد.

پایه های طراحی شده به این روش دارای سوراخ های نصب در بدنه خود هستند. برای دسترسی به جلو--صفحه، به یک برش دقیق در درب پانل یا صفحه جلو نیاز دارید. قسمت سوکت پایه از این دهانه می چسبد.

نصب پنل بسیار امن است. این روش ترجیحی در محیط هایی با شوک یا لرزش زیاد است. همچنین به شما امکان می دهد رله را در هر نقطه ای از سطح، مستقل از سیستم ریلی قرار دهید.

معامله-زمان نصب است. سوراخ کردن و بستن پیچ ها بیشتر از بستن پایه روی ریل DIN طول می کشد. طرح پس از حفاری دائمی می شود.

کدام نصب برای شما مناسب است؟

از این فرآیند ساده برای انتخاب سبک نصب مناسب برای پروژه خود استفاده کنید.

آیا در داخل یک کابینت کنترل صنعتی استاندارد نصب می کنید که دارای ریل DIN است یا خواهد داشت؟

اگر بله، DIN Rail Mounting را به دلیل سرعت و انعطاف پذیری آن انتخاب کنید.

اگر خیر، آیا تجهیزات با لرزش، شوک یا ضربه قابل توجهی مواجه خواهند شد؟ آیا پایه را به عنوان یک جزء مستقل روی یک قاب ماشین نصب می‌کنید یا در یک جعبه ساخته شده سفارشی-؟

اگر بله، برای امنیت مکانیکی بهتر از پنل/روف نصب استفاده کنید.

اگر هر دو پاسخ منفی است، زمینه را در نظر بگیرید. آیا این پایه بخشی از یک سیستم بزرگتر با سایر اجزای ریل DIN مانند بلوک های ترمینال، منابع تغذیه یا PLC است؟

اگر بله، برای چیدمان پانل تمیز و قابل سرویس، از نصب ریلی DIN استفاده کنید.

ارتباط بحرانی

سیم کشی صحیح پایه رله زمان یک کار{0}}ایمنی حیاتی است. یک اشتباه در اینجا می تواند به قطعات آسیب برساند، مشکلات مدار ایجاد کند یا خطرات الکتریکی جدی ایجاد کند.

این فرآیند نیاز به توجه دقیق به جزئیات دارد. شما نیاز به درک روشنی از نمودار سیم کشی و یک رویکرد روشمند برای هر اتصال دارید.

اول ایمنی

قبل از لمس یک سیم، اقدامات احتیاطی خاصی الزامی است. هیچ جایی برای مصالحه در مورد ایمنی وجود ندارد.

همیشه قبل از شروع هر گونه سیم کشی، تمام منابع برق تغذیه کننده مدار را قطع و قفل کنید. از یک مولتی متر کالیبره شده برای تأیید اینکه مدار واقعاً مرده است استفاده کنید.

برای حداکثر جریان بار مورد انتظار از سیم سنج صحیح (AWG یا mm²) استفاده کنید. سیم های کم اندازه یک خطر جدی آتش سوزی هستند.

پس از ایجاد اتصال، اطمینان حاصل کنید که تمام پایانه های پیچ به طور ایمن مطابق با مشخصات سازنده سفت شده اند. یک سیم شل می تواند باعث ایجاد قوس، خطاهای متناوب و گرمای بیش از حد شود.

نحوه خواندن نمودار پایه

نمودار pinout نقشه شماست. می توانید آن را در کنار پایه رله زمان یا در برگه اطلاعات آن چاپ شده پیدا کنید. درک نمادهای جهانی آن کلیدی است.

پایانه های سیم پیچ (A1، A2 یا 2، 7): این جایی است که ولتاژ کنترلی را اعمال می کنید که رله را فعال می کند و عملکرد زمان بندی را شروع می کند. این می تواند AC یا DC باشد، بنابراین آن را با مشخصات رله خود مطابقت دهید.

مشترک (C یا COM): این ترمینال ورودی برای بخش سوئیچ رله است. این نقطه مشترک است که به یکی از دو پایانه تماس دیگر متصل می شود.

Normally Open (NO): این کنتاکت زمانی که سیم پیچ رله خاموش است باز است. مسیر مدار بین ترمینال مشترک و NO ناقص است. زمانی که تأخیر زمانی به پایان می رسد (برای یک رله با تأخیر روشن-) بسته می شود.

به طور معمول بسته (NC): این کنتاکت زمانی که سیم پیچ رله خاموش است بسته می شود. مسیر مدار بین ترمینال مشترک و NC را کامل می کند. وقتی عملکرد زمان بندی کامل شد باز می شود.

سیم کشی استاندارد توضیح داده شده است

بیایید دو سناریو سیم کشی رایج را مرور کنیم. شماره های پین در اینجا نمونه های معمولی هستند. همیشه با نمودار جزء خاص خود تأیید کنید.

مثال 1: 8-Pin On-Delay

این راه‌اندازی بار را پس از تأخیر زمانی تعیین‌شده انرژی می‌دهد. تصور کنید 30 ثانیه پس از روشن شدن دستگاه یک فن خنک کننده را روشن کنید.

(یک تصویر نمودار سیم کشی ساده و واضح برای این سناریو در اینجا قرار می گیرد).

برق کویل: ولتاژ کنترل خود را (مثلاً 24 ولت دی سی) به پایانه های سیم پیچ وصل کنید. سرب مثبت (+) را به پایه 2 (A1) و سیم منفی (-) را به پایه 7 (A2) وصل کنید.

ورودی بار: منبع تغذیه بار خود را (مثلاً یک خط 120 VAC برای یک فن) به یکی از پایانه‌های رایج مانند پین 1 وصل کنید.

خروجی سوئیچ شده: خود بار (پنکه) را به ترمینال Normally Open مربوطه، پین 3 وصل کنید. طرف دیگر فن به سیم خنثی وصل می شود تا مدار آن کامل شود.

نتیجه: وقتی 24VDC به پین ​​های 2 و 7 می رود، تایمر شروع به شمارش می کند. پس از تأخیر تنظیم، سوئیچ داخلی حرکت می کند و تماس بین پایه 1 و پایه 3 را می بندد. این ولتاژ 120VAC را به فن ارسال می کند و آن را روشن می کند.

مثال 2: 11-چند مخاطب را پین کنید

در اینجا، از یک پایه 11 پین برای کنترل دو بار مختلف با یک رویداد زمان بندی استفاده می کنیم. مثلا روشن کردن چراغ سبز و خاموش کردن چراغ قرمز همزمان.

(نمودار سیم کشی که نشان می دهد دو مدار جداگانه در حال کنترل هستند در اینجا قرار می گیرد).

برق سیم پیچ: ولتاژ کنترل خود را (مثلاً 240 ولت ولت) به پایانه های سیم پیچ، معمولاً پایه 2 و پایه 10 وصل کنید.

مدار 1 (چراغ قرمز): منبع تغذیه را به اولین ترمینال مشترک، پین 1 وصل کنید. چراغ قرمز را به ترمینال Normally Closed مربوطه، پایه 4 وصل کنید. هنگامی که زمان رله تمام نشده باشد، چراغ قرمز روشن می شود.

مدار 2 (چراغ سبز): همان منبع برق را به ترمینال مشترک دوم، پین 11 وصل کنید. چراغ سبز را به ترمینال Normally Open مربوطه، پین 9 وصل کنید. چراغ سبز در ابتدا خاموش می شود.

نتیجه: در ابتدا، برق از پایه 1 به پایه 4 جریان می یابد و چراغ قرمز را روشن می کند. هنگامی که سیم پیچ برق می گیرد و تایمر چرخه خود را کامل می کند، کلیدهای داخلی حرکت می کنند. تماس بین پین 1 و پین 4 باز می شود و چراغ قرمز خاموش می شود. در همان زمان، تماس بین پایه 11 و پایه 9 بسته می شود و چراغ سبز روشن می شود.

فرآیند سیم کشی

یک رویکرد روشمند و گام به گام، اتصالات ایمن و قابل اعتماد را تضمین می کند.

سیم را آماده کنید: سیم مناسب را انتخاب کنید و از یک سیم کش با کیفیت برای حذف حدود 6-8 میلی متر (1/4 اینچ) عایق استفاده کنید. نکته: رشته‌های مسی در معرض دید را محکم بچرخانید تا هنگام وارد کردن آنها از ساییدگی جلوگیری کنید.

ترمینال را باز کنید: از پیچ گوشتی سمت راست برای باز کردن پیچ ترمینال مورد نظر استفاده کنید. آنقدر آن را به عقب برگردانید تا گیره کاملا باز شود.

سیم را وارد کنید: انتهای جدا شده را به طور کامل در گیره ترمینال قرار دهید. اطمینان حاصل کنید که هیچ سیم خالی در خارج از بلوک ترمینال باز نمانده است.

محکم ببندید: پیچ ترمینال را محکم ببندید. پس از سفت شدن، سیم را به آرامی بکشید. این تست ساده تایید می کند که به طور ایمن بسته شده است و بیرون نمی آید.

Verify and Repeat: این فرآیند را برای همه اتصالات تکرار کنید. در هر مرحله-کار خود را با نمودار سیم کشی دوبار بررسی کنید.

به کار خود برچسب بزنید: در هر پانلی که بیش از چند سیم دارد، از برچسب سیم یا فرول استفاده کنید. این عمل برای عیب یابی و تعمیر و نگهداری آینده بسیار ارزشمند است.

چک لیست انتخاب نهایی

برای جلوگیری از خطاهای رایج و اطمینان از خرید قطعه مناسب، قبل از خرید پایه رله زمانی، این چک لیست نهایی را اجرا کنید.

آیا با رله من مطابقت دارد؟

این مهم ترین بررسی است. آیا تعداد پین (8، 11 و غیره) و الگوی فیزیکی (هشتی گرد، تیغه مربعی) روی پایه دقیقاً با پین های رله زمانی شما مطابقت دارد؟ رله 8 پین در پایه 11 پین کار نمی کند.

آیا می تواند بار را تحمل کند؟

خود پایه دارای حداکثر درجه بندی ولتاژ و آمپر است. دیتاشیت را برای پایه چک کنید نه فقط رله. مطمئن شوید که این رتبه‌بندی‌ها برای ولتاژ و جریان باری که سوئیچ می‌کنید کافی است.

چگونه آن را سوار کنم؟

آیا سبک نصب مورد نیاز را تأیید کرده اید؟ آیا به یک پایه ریلی DIN برای کابینت کنترل یا یک پایه پنل/سطحی برای برنامه‌های{0}}ویبره بالا یا محفظه سفارشی نیاز دارید؟

آیا برای منطقه من تایید شده است؟

برای نصب های حرفه ای، گواهینامه ها قابل مذاکره نیستند. آیا پایه دارای علائم لازم مانند UL (برای آمریکای شمالی)، CE (برای اروپا)، یا CSA (برای کانادا) است که برای مکان و برنامه پروژه شما مورد نیاز است؟

آیا به لوازم جانبی نیاز دارم؟

محیط زیست را در نظر بگیرید. آیا برای جلوگیری از شل شدن رله به یک گیره نگهدارنده جداگانه نیاز دارید یا فنر{1}}را نگه دارید؟ آیا برای شناسایی آسان مدار، به برچسب‌ها یا برچسب‌هایی نیاز دارید که روی پایه بچسبند؟

یک سیستم قابل اعتماد

هنگامی که به طور سیستماتیک به آن نزدیک می شوید، انتخاب پایه رله زمانی مناسب آسان است. این سرمایه گذاری در قابلیت اطمینان و قابلیت سرویس دهی سیستم کنترل شما در آینده است.

با تطبیق دقیق پایه با رله خود، انتخاب گزینه نصب متناسب با محیط شما، و سیم کشی آن با دقت و دقت، پایه و اساس یک سیستم ایمن، قوی و به راحتی قابل نگهداری را ایجاد می کنید. این راهنمای پایه‌های رله زمانی و گزینه‌های نصب به آن سیستم کمک می‌کند تا سال‌های آینده عملکرد قابل‌اعتماد داشته باشد.
