سیم کشی یک رله همه منظوره ممکن است کاری دلهره آور به نظر برسد، به خصوص اگر در کارهای برقی تازه کار هستید. اما نترس! به عنوان یک تامین کننده قابل اعتماد رله همه منظوره، من اینجا هستم تا شما را گام به گام در این فرآیند راهنمایی کنم. در پایان این وبلاگ، شما این اطمینان را خواهید داشت که مانند یک حرفه ای، یک رله همه منظوره را سیم کشی کنید.
آشنایی با رله های همه منظوره
قبل از اینکه به فرآیند سیم کشی بپردازیم، بیایید لحظه ای را در نظر بگیریم تا بفهمیم رله همه منظوره چیست و چگونه کار می کند. رله همه منظوره یک کلید الکتریکی است که از آهنربای الکتریکی برای کنترل باز و بسته شدن کنتاکت ها استفاده می کند. معمولاً در کاربردهای مختلفی از جمله سیستم های کنترل صنعتی، الکترونیک خودرو و اتوماسیون خانگی استفاده می شود.
رله ها اجزای ضروری هستند زیرا به شما اجازه می دهند مدارهای پرقدرت را با سیگنال کم مصرف کنترل کنید. برای مثال، میتوانید از یک میکروکنترلر کوچک برای کنترل یک رله استفاده کنید، که به نوبه خود میتواند بار الکتریکی بسیار بزرگتری مانند موتور یا بخاری را تغییر دهد.
ابزار و مواد مورد نیاز شما
برای سیم کشی یک رله همه منظوره، به ابزار و مواد زیر نیاز دارید:

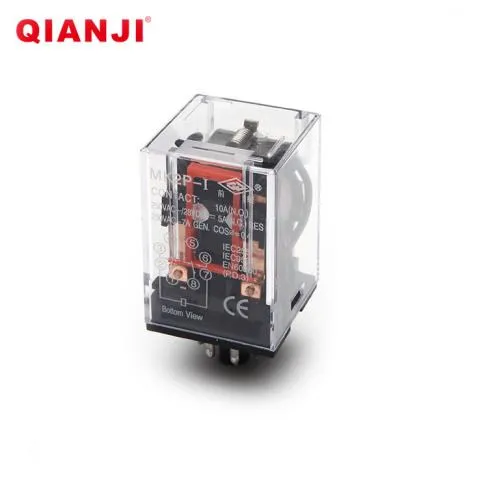

- رله همه منظوره:رله ای را انتخاب کنید که برای کاربرد شما مناسب باشد. عواملی مانند درجه ولتاژ، رتبه بندی جریان و تعداد تماس ها را در نظر بگیرید. برای یک گزینه با کیفیت بالا، ما را بررسی کنیدرله الکترو مغناطیسی برق همه منظوره جدید MK2P-I.
- پیچ گوشتی:یک پیچ گوشتی فیلیپس یا سر صاف، بسته به نوع پیچ های استفاده شده روی رله.
- سیم کش ها:برای برداشتن عایق از سیم ها.
- نوار برق:برای عایق بندی اتصالات و جلوگیری از اتصال کوتاه.
- منبع تغذیه:منبع تغذیه مناسب برای سیم پیچ رله. این می تواند یک باتری، یک منبع تغذیه یا یک خروجی ولتاژ پایین از یک سیستم کنترل باشد.
- بارگذاری:دستگاه یا مداری که می خواهید با رله کنترل کنید. این می تواند یک نور، یک موتور یا هر بار الکتریکی دیگری باشد.
راهنمای گام به گام سیم کشی
اکنون که تمام ابزار و مواد لازم را در اختیار دارید، بیایید با فرآیند سیم کشی شروع کنیم.
مرحله 1: پین های رله را شناسایی کنید
اولین قدم شناسایی پین های روی رله است. اکثر رلههای همه منظوره دارای چهار یا پنج پایه هستند، اما تعداد و پیکربندی بسته به نوع رله میتواند متفاوت باشد. پین ها معمولا با حروف یا اعداد برای نشان دادن عملکردشان برچسب گذاری می شوند.
- پین های کویل:اینها پین هایی هستند که به سیم پیچ رله متصل می شوند. هنگامی که جریان از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند که رله را فعال می کند.
- پین مشترک (C):این پین مرکزی است که به کنتاکت متحرک متصل است. این به عنوان نقطه اتصال مشترک برای کنتاکت های معمولی باز (NO) و معمولاً بسته (NC) عمل می کند.
- پین معمولی باز (NO):این پین به کنتاکتی وصل می شود که در صورت روشن نشدن رله باز است. هنگامی که رله فعال می شود، کنتاکت NO بسته می شود و جریان از آن عبور می کند.
- پین معمولی بسته (NC):این پین به کنتاکتی متصل می شود که در صورت برق نگرفتن رله بسته می شود. هنگامی که رله فعال می شود، کنتاکت NC باز می شود و جریان جریان را قطع می کند.
مرحله 2: منبع تغذیه را به سیم پیچ وصل کنید
هنگامی که پین های سیم پیچ را شناسایی کردید، منبع تغذیه را به آنها وصل کنید. مطمئن شوید که قطبیت صحیح را رعایت کنید، زیرا اکثر رله ها به قطبیت حساس هستند. اگر از باتری استفاده می کنید، ترمینال مثبت را به یک پایه سیم پیچ و ترمینال منفی را به پایه سیم پیچ دیگر وصل کنید. اگر از منبع تغذیه استفاده می کنید، دستورالعمل های سازنده را برای اتصال برق دنبال کنید.
مرحله 3: Load را به مخاطبین وصل کنید
بعد، بار را به کنتاکت های رله وصل کنید. اگر می خواهید بار هنگام فعال شدن رله تغذیه شود، آن را به پایه NO و پایه مشترک (C) وصل کنید. اگر می خواهید بار زمانی که رله فعال نیست تغذیه شود، آن را به پایه NC و پایه مشترک (C) وصل کنید.
برای برداشتن حدود 1/2 اینچ عایق از انتهای سیم ها از سیم کش ها استفاده کنید. سپس سیم ها را در ترمینال های مناسب رله قرار دهید و پیچ ها را محکم کنید تا اتصالات محکم شود. اطمینان حاصل کنید که سیم ها محکم به هم وصل شده اند و سیم شل یا در معرض آن وجود ندارد.
مرحله 4: اتصالات را عایق بندی کنید
پس از انجام اتصالات، برای عایق بندی سیم های در معرض دید و جلوگیری از اتصال کوتاه، از نوار برق استفاده کنید. نوار را چندین بار دور اتصالات بپیچید تا از چسبندگی محکم و مطمئن اطمینان حاصل کنید.
مرحله 5: رله را تست کنید
پس از اتمام سیم کشی، نوبت به تست رله می رسد. برق را به سیم پیچ اعمال کنید و بررسی کنید که آیا رله فعال می شود یا خیر. هنگامی که رله مخاطبین را تغییر می دهد، باید صدای کلیک بشنوید. اگر رله فعال نشد، اتصالات را بررسی کنید و مطمئن شوید که منبع تغذیه ولتاژ صحیح را تامین می کند.
اگر رله فعال شد اما بار کار نکرد، اتصالات بین کنتاکت های رله و بار را بررسی کنید. مطمئن شوید که سیم ها به درستی وصل شده اند و سیم شل یا آسیب دیده وجود ندارد.
نکات و اقدامات احتیاطی ایمنی
- دفترچه راهنما را بخوانید:قبل از سیم کشی رله، همیشه دفترچه راهنمای سازنده را برای دستورالعمل های خاص و دستورالعمل های ایمنی بخوانید.
- از ابزارهای مناسب استفاده کنید:مطمئن شوید که ابزار مناسب برای کار دارید و از آنها به درستی استفاده کنید تا از آسیب رساندن به رله یا ایجاد خطرات الکتریکی جلوگیری کنید.
- اتصالات را دوبار بررسی کنید:قبل از استفاده از برق، تمام اتصالات را دوباره بررسی کنید تا مطمئن شوید که صحیح و مطمئن هستند.
- پوشیدن تجهیزات ایمنی:هنگام کار با برق، همیشه از وسایل ایمنی مانند دستکش و عینک ایمنی استفاده کنید تا از برق گرفتگی محافظت کنید.
- جداسازی مدار:قبل از برقراری هر گونه اتصال یا کار بر روی مدار، مطمئن شوید که منبع تغذیه را جدا کرده اید تا از برق گرفتگی جلوگیری شود.
نتیجه گیری
سیم کشی رله همه منظوره فرآیند نسبتاً ساده ای است که با کمی تمرین می توان به راحتی بر آن مسلط شد. با دنبال کردن مراحل ذکر شده در این وبلاگ و انجام اقدامات احتیاطی لازم، می توانید یک رله را مانند یک حرفه ای سیم کشی کنید و بارهای الکتریکی خود را به راحتی کنترل کنید.
اگر به دنبال رله های همه منظوره با کیفیت بالا برای پروژه بعدی خود هستید، دیگر به دنبال آن نباشید. به عنوان یک تامین کننده پیشرو رله همه منظوره، ما طیف گسترده ای از رله ها را برای رفع نیازهای خاص شما ارائه می دهیم. مارله الکترو مغناطیسی برق همه منظوره جدید MK2P-Iیک گزینه قابل اعتماد و همه کاره است که برای کاربردهای مختلف مناسب است.
اگر در مورد سیم کشی رله یا انتخاب رله مناسب برای برنامه خود سؤالی دارید یا به کمک بیشتری نیاز دارید، لطفاً با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا انتخاب درستی داشته باشید و موفقیت پروژه خود را تضمین کنیم.
