نحوه سیم کشی رله استارت

1، عملکرد رله استارت

اجزای مکانیکی زیادی مسئول کنترل مدارهای خودرو هستند. در زیر به رله استارت خواهیم پرداخت. وظیفه اصلی رله استارت این است که ولتاژ و جریان بالا مورد نیاز استارت را فراهم می کند و در نتیجه موتور را به آرامی روشن می کند. رله های استارت موجود در بازار به طور عمده به دو نوع مستقیم و غیر مستقیم تقسیم می شوند. همچنین دو روش سیم کشی متناظر برای آن وجود دارد. رله مستقیم خط برق را مستقیماً به استارت متصل می کند در حالی که رله غیر مستقیم ابتدا خط برق را به رله متصل می کند و سپس جریان را از رله به استارت می دهد.

2، روش سیم کشی رله استارت

سیم کشی رله استارت مستقیم

فرآیند سیم کشی رله استارت مستقیم نسبتاً ساده است زیرا مستقیماً به استارت متصل است. مراحل مشخص به شرح زیر است:

قطب مثبت منبع تغذیه را به قطب مثبت موتور استارت وصل کنید. در خودروهای قدیمی، این معمولاً به معنای اتصال قطب مثبت منبع تغذیه به قسمت زغالی برق استارت است.

ترمینال منفی منبع تغذیه را به یکسو کننده یا بدنه موتور موتور وصل کنید.

اطمینان حاصل کنید که سیم زمین استارت به سیستم زمین بدنه خودرو متصل است.

سیم کشی رله استارت غیر مستقیم

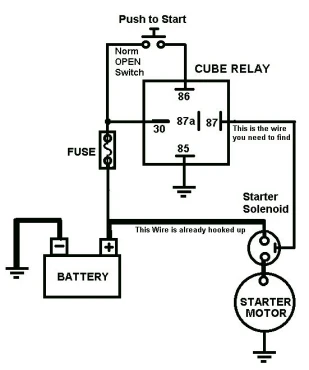

سیم کشی رله استارت غیر مستقیم کمی پیچیده تر است. نمودار سیم کشی رله استارت 12 ولت به شرح زیر است:

سیم برق را به ترمینال B (که به عنوان ترمینال 30 نیز شناخته می شود) رله وصل کنید.

ترمینال S را به ترمینال خروجی «سیگنال شروع» سوئیچ احتراق وصل کنید.

"ترمینال M" (همچنین به عنوان "ترمینال 87" شناخته می شود) رله را به "ترمینال S" استارت وصل کنید.

"ترمینال E" (همچنین به عنوان "ترمینال 87a" شناخته می شود) رله را به "ترمینال M" استارت وصل کنید.

اطمینان حاصل کنید که "ترمینال G" رله به سیستم اتصال زمین بدنه خودرو متصل است.

3، اقدامات احتیاطی

هنگام سیم کشی رله استارت باید به نکات زیر توجه کرد:

برای جلوگیری از آسیب رساندن به مدار خودرو یا حتی خرابی استارت ناشی از روش های سیم کشی نادرست، به شدت از ترتیب سیم کشی صحیح در دفترچه راهنما پیروی کنید.

قبل از انجام هر گونه عملیات سیم کشی، مطمئن شوید که برق قطع شده است تا خطر برق گرفتگی از بین برود.

در نهایت، لازم است رله هایی را انتخاب کرده و از آنها استفاده کنید که دارای مشخصات هستند تا اطمینان حاصل شود که استارت می تواند به درستی کار کند. اگر از رله های بی کیفیت یا ناسازگار استفاده شود، ایمنی استفاده از تجهیزات را تحت تأثیر قرار می دهد. کیانجیتامین کننده کیفیت بالا استرله های استارتکه می تواند راه حل های رله مناسبی را در اختیار شما قرار دهد.
